FKL Ložisková jednotka UCP 206

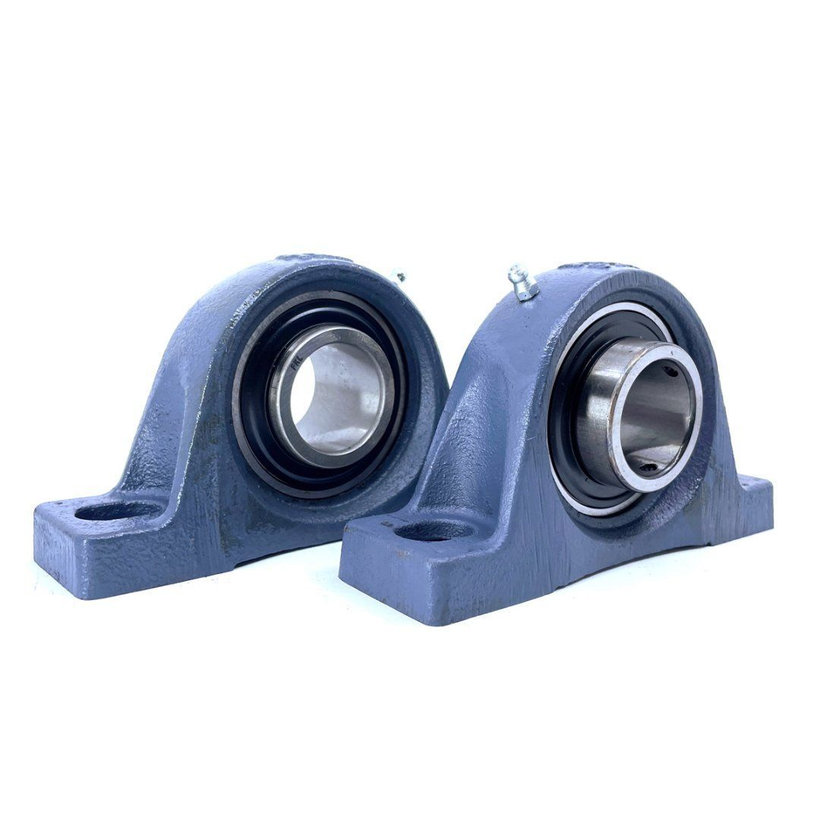

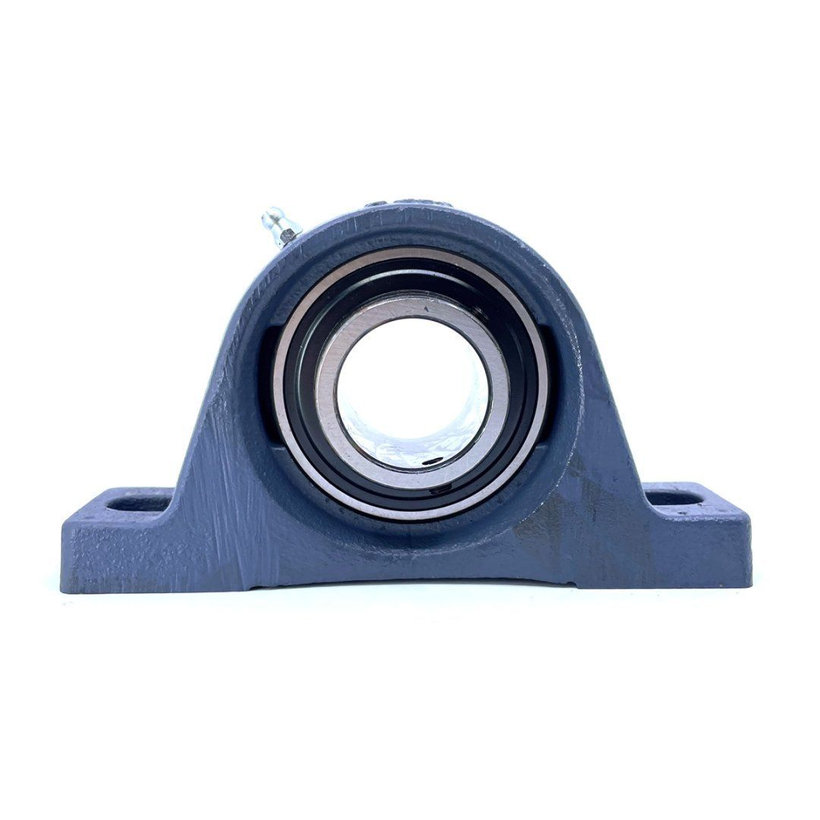

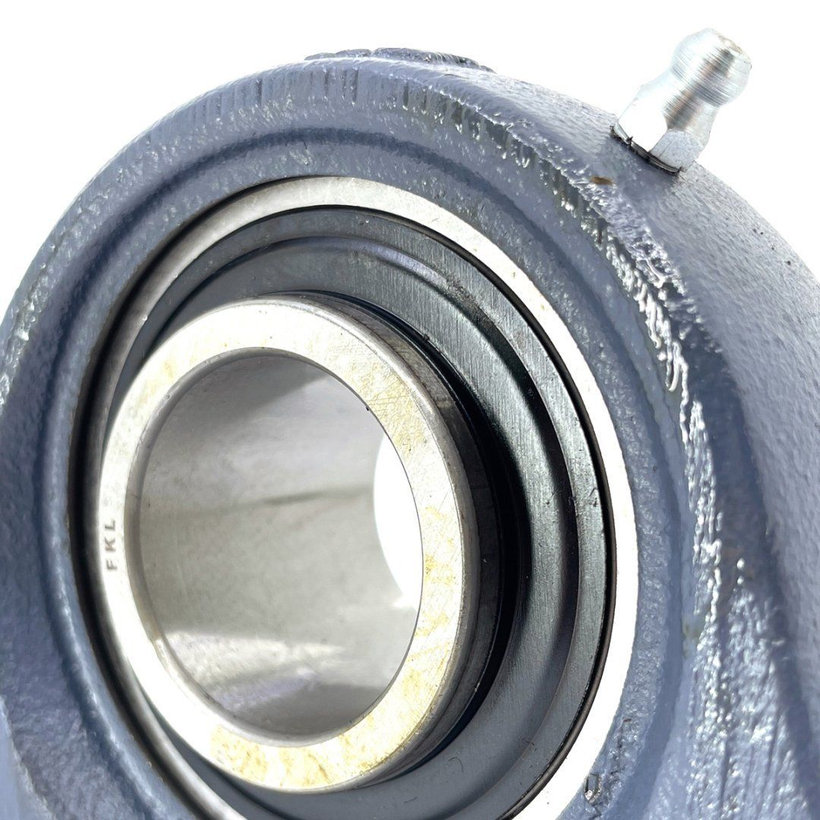

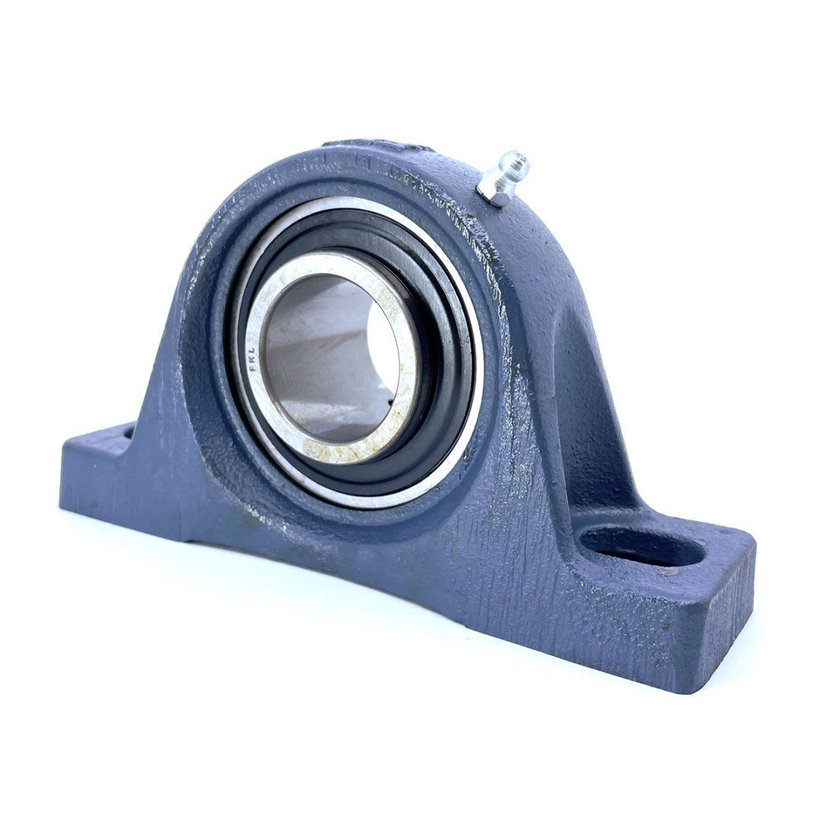

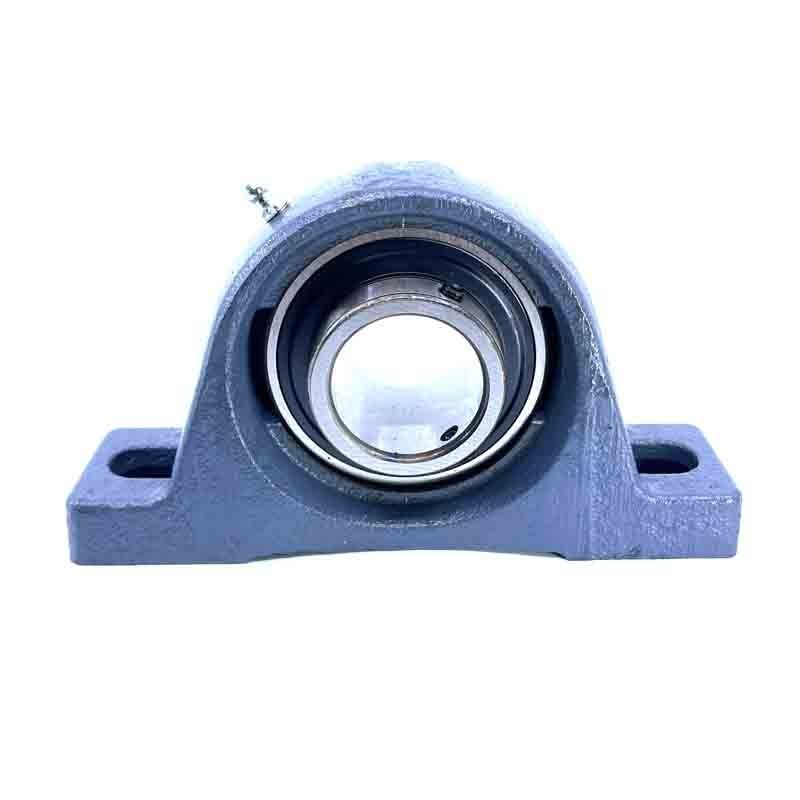

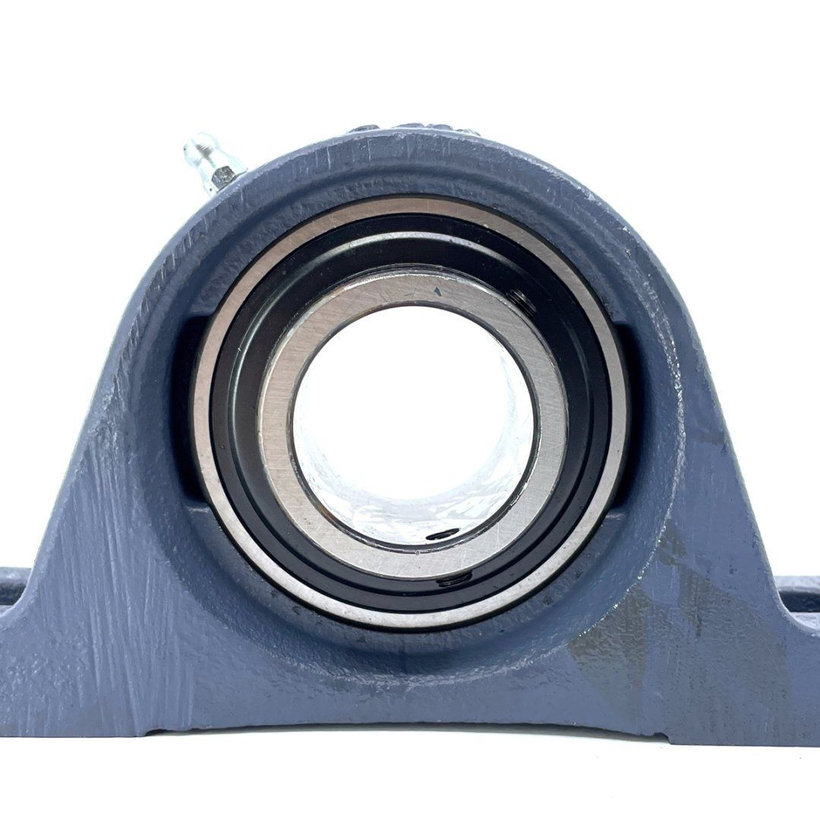

Ložisková jednotka UCP 206 ( LES 206 2F.Y )

Rozmer: 30x165x121/17x21 mm

Ložisko patrí medzi strojárske súčiastky, ktoré slúži na prenos síl medzi pohyblivými a pevnými časťami mechanického stroja, pričom je vyrobené tak, aby minimalizovalo trenie vznikajúce medzi pohyblivými a pevnými časťami stroja. Ložisko v stroji niektoré sily zachytáva, iným umožňuje voľný pohyb. UCP je liatinové stojaté teleso s ložiskom zaisteným na červíka.

Vlastnosti:

• Dôležitou vlastnosťou guľôčkového ložiska s hlbokými drážkami, ktoré je inštalované v tejto jednotke, je tvar klietok.
• Jeho vnútorný krúžok je predĺžený, čo značne zjednodušuje inštaláciu produktu a pripojenie hriadeľa k nemu.
• Jednotka UCP používa obojstranne uzavreté guľôčkové ložisko s hlbokou drážkou.
• Priestor medzi kontaktnými zátkami je vyplnený mazivom.
• Profil drážky je zvolený tak, aby zabezpečil dobrý kontakt a vynikajúcu nosnosť výrobku.
• Má typický dizajn a skladá sa z dvoch zvlnených polovíc spojených nitmi.
• UCP sa používajú na podopretie hriadeľa, ktorý je rovnobežný s nosnými plochami.
• Okrem iného sa tieto produkty používajú v poľnohospodárskych strojoch.
• Pri inštalácii ložiskovej zostavy s hriadeľom, si ložisko samo nájde optimálnu polohu pre prevádzku.

Parametre:

Vnútorný priemer (d): 30 mm

Dĺžka vonkajšej strany (L): 165 mm

Otvor pre upevnenie (NxN1): 17x21 mm

Rozteč dier (J): 121 mm

Prevedenie otvoru: valcový

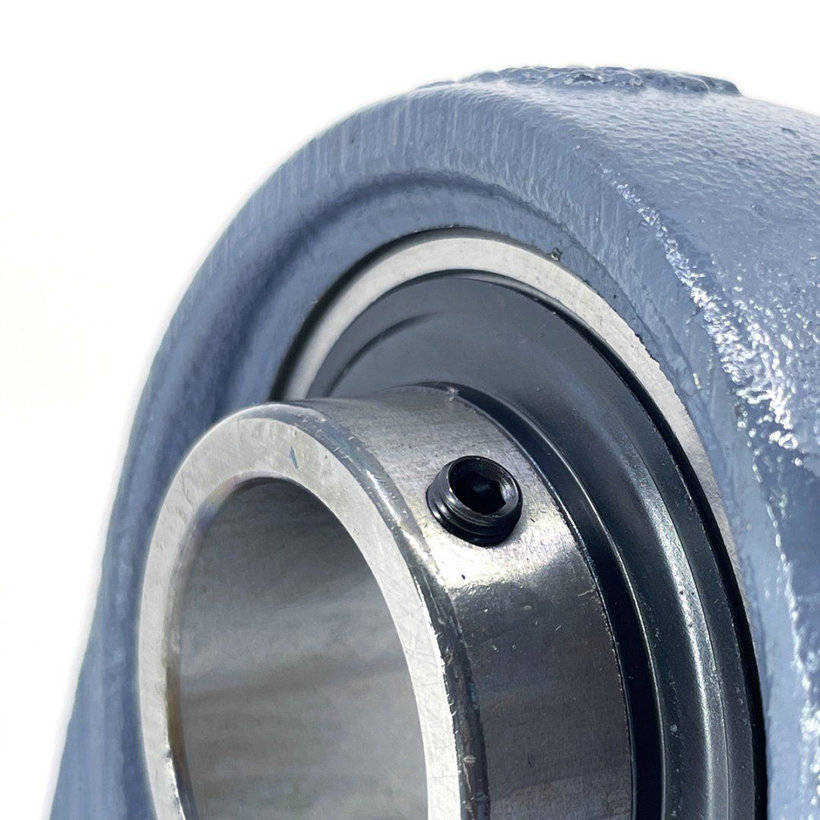

Zaistenie ložiska: červík
