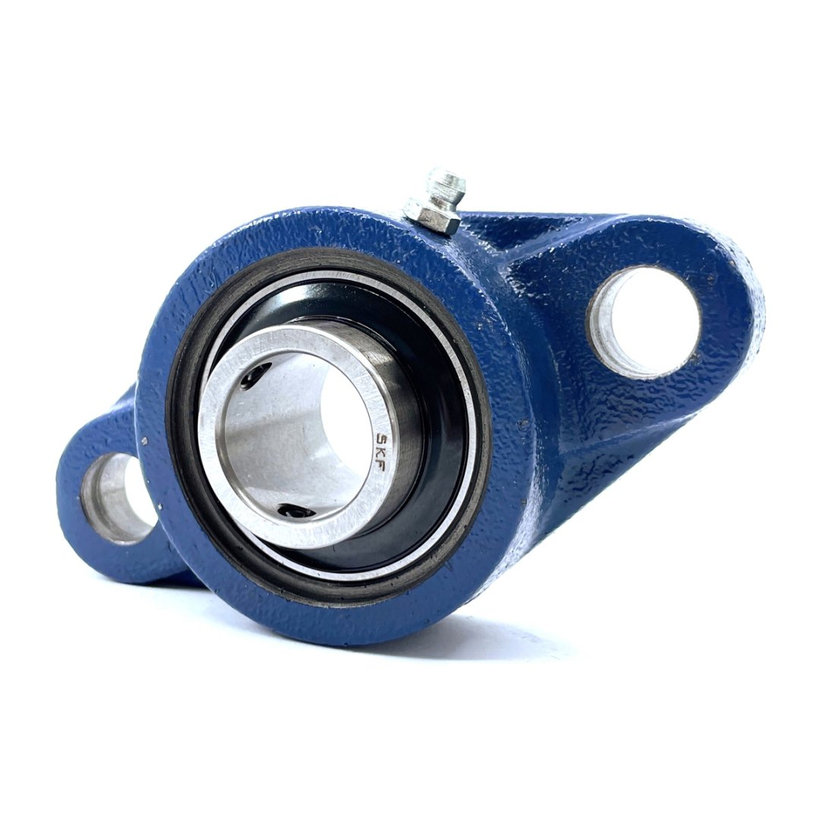

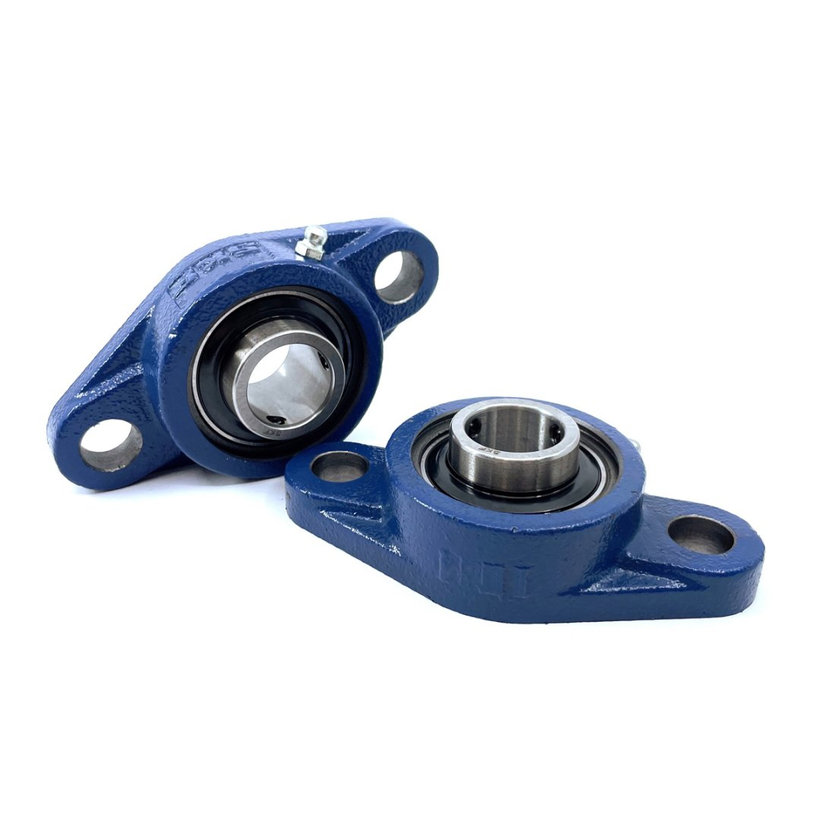

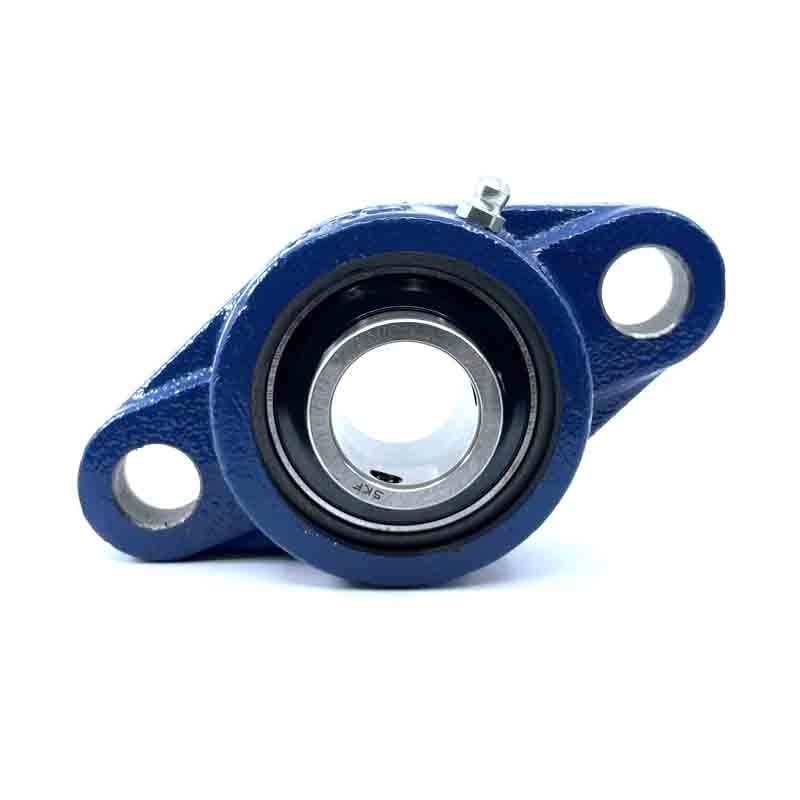

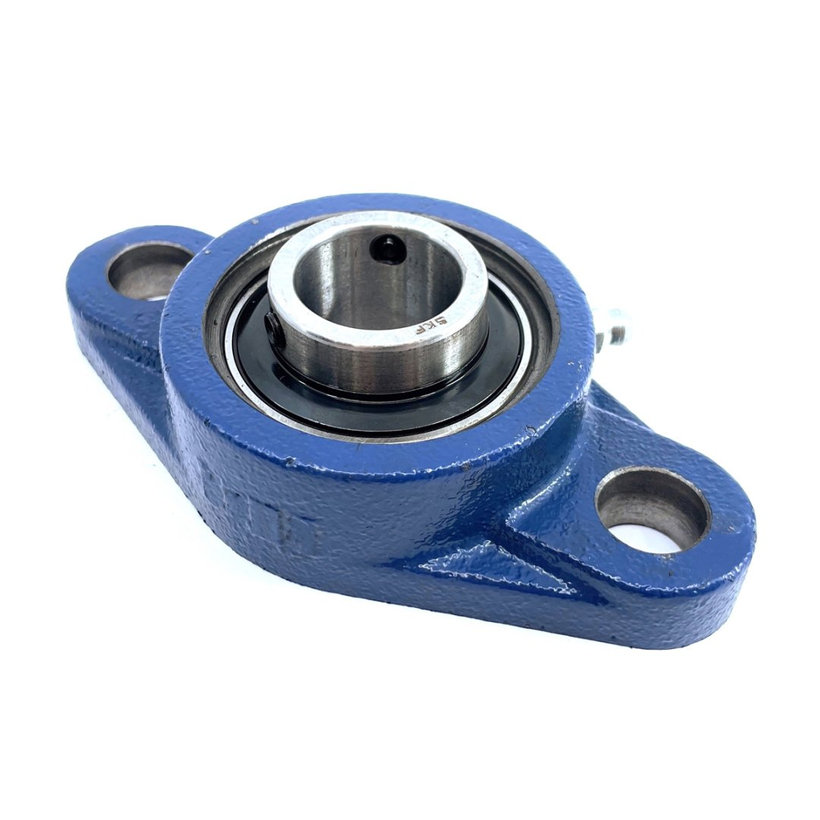

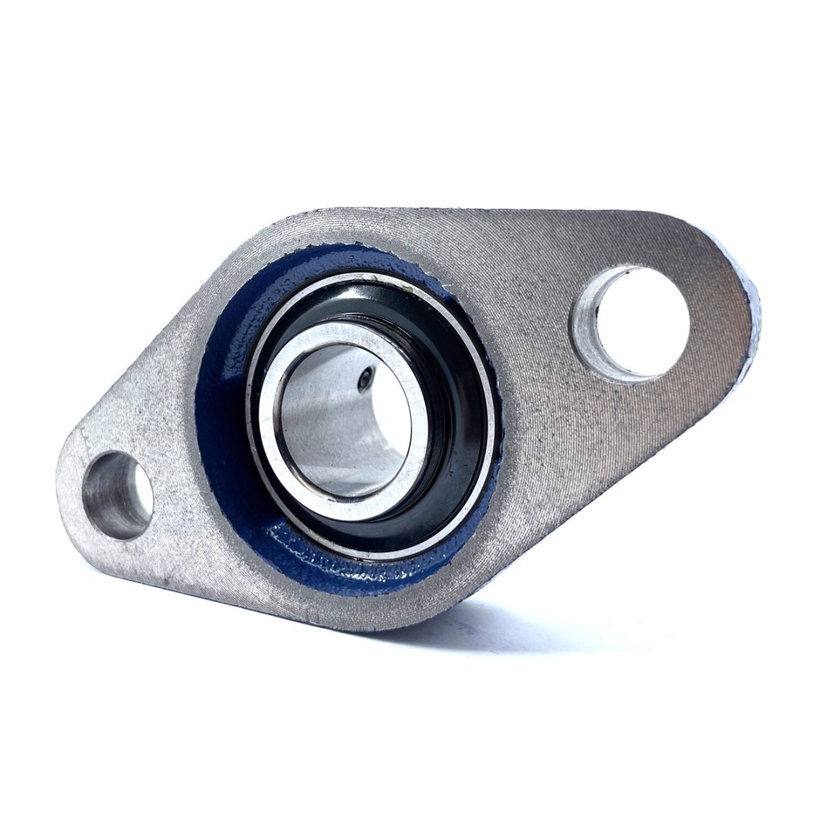

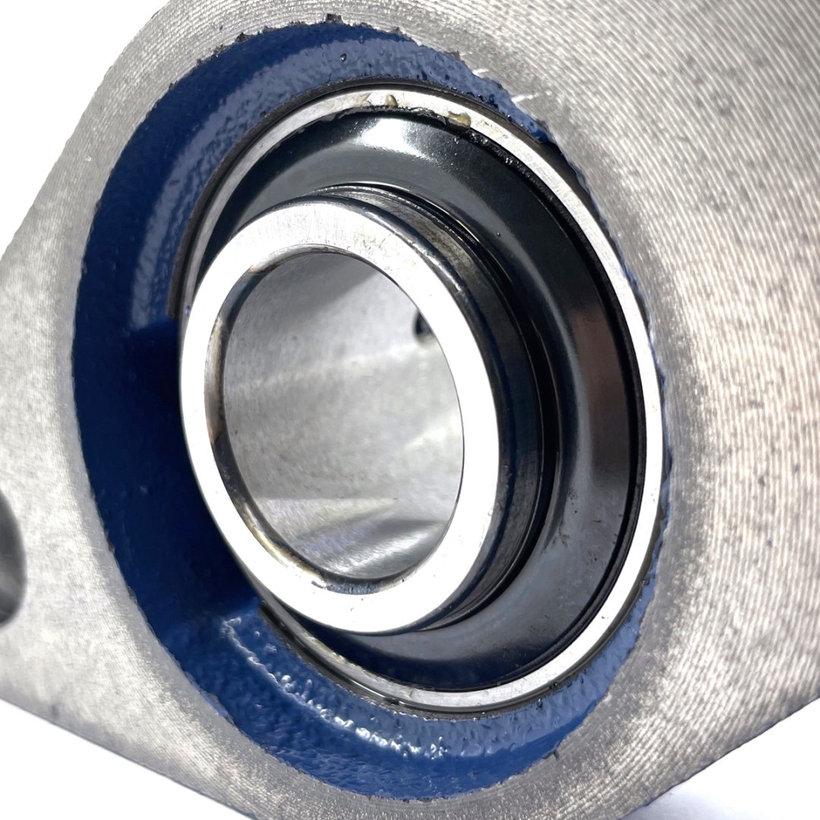

SKF Ložisková jednotka UCFL 204

Ložisková jednotka UCFL 204 ( FYTB 20 TF )

Rozmer: 20x113x90/12 mm

Ložisko patrí medzi strojárske súčiastky, ktoré slúži na prenos síl medzi pohyblivými a pevnými časťami mechanického stroja, pričom je vyrobené tak, aby minimalizovalo trenie vznikajúce medzi pohyblivými a pevnými časťami stroja. Ložisko v stroji niektoré sily zachytáva, iným umožňuje voľný pohyb. UCFL je liatinové oválne teleso s ložiskom zaisteným na červíka.

Vlastnosti:

• Ložisková zostava UCFL pozostáva z ložiskového puzdra - UC a prírubového puzdra - FL
• Montážne otvory v zostave ložiska sú umiestnené rovnobežne s osou hriadeľa.
• Ložisko tipu UCFL sa používa v poľnohospodárstve, stavebných strojoch a strojoch, textilnom, potravinárskom, drevospracujúcom, ťažobnom priemysle.
• Charakteristickým znakom ložísk s oválnymi vložkami série UCFL je spôsob upevnenia na hriadeli.

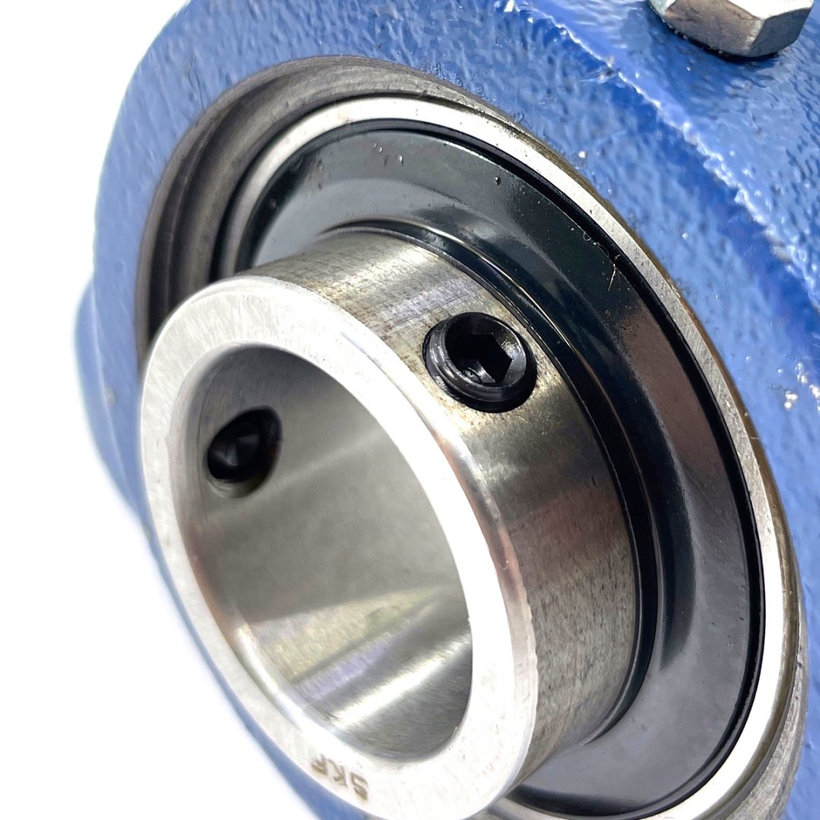

• Ložisko oválneho predĺženého puzdra UCFL je upevnené dvoma poistnými skrutkami umiestnenými v pravom uhle, čím je zabezpečená vysoká spoľahlivosť upevnenia.
• Pri inštalácii ložiskovej zostavy s hriadeľom, si ložisko samo nájde optimálnu polohu pre prevádzku.
• Ložisko je namazané z výroby; za normálnych prevádzkových podmienok nie je potrebné domazávanie.
• Na ochranu pred koróziou je telo lakované.

Parametre:

Vnútorný priemer (d): 20 mm

Dĺžka (H): 113 mm

Otvor pre upevnenie (N): 12 mm

Rozteč dier (J): 90 mm

Hmotnosť: 0,45 kg

Prevedenie otvoru: valcový

Zaistenie ložiska: červík
