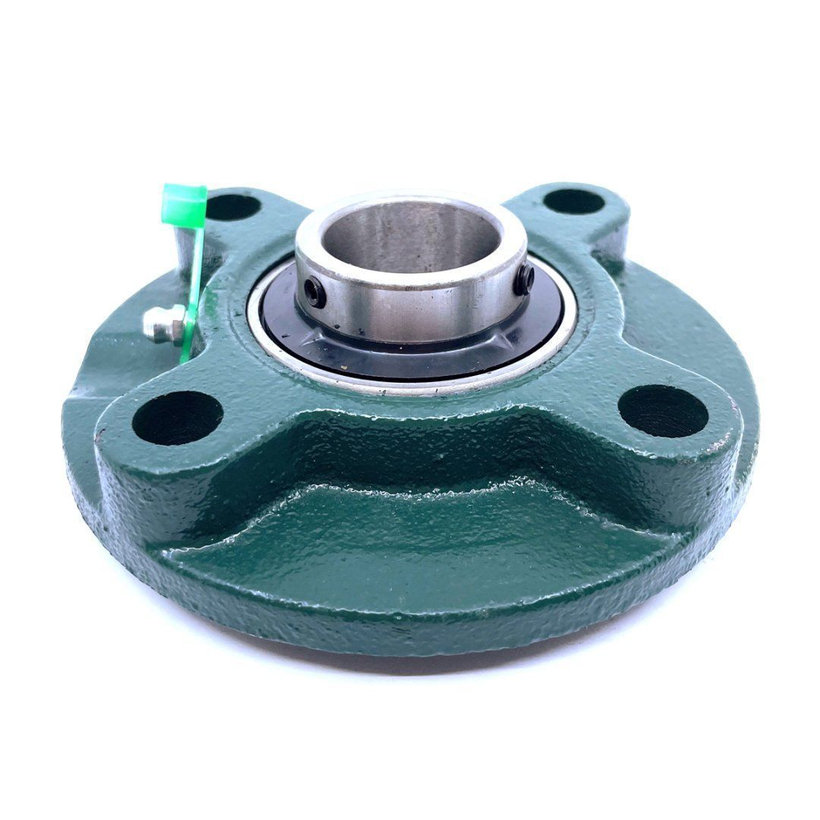

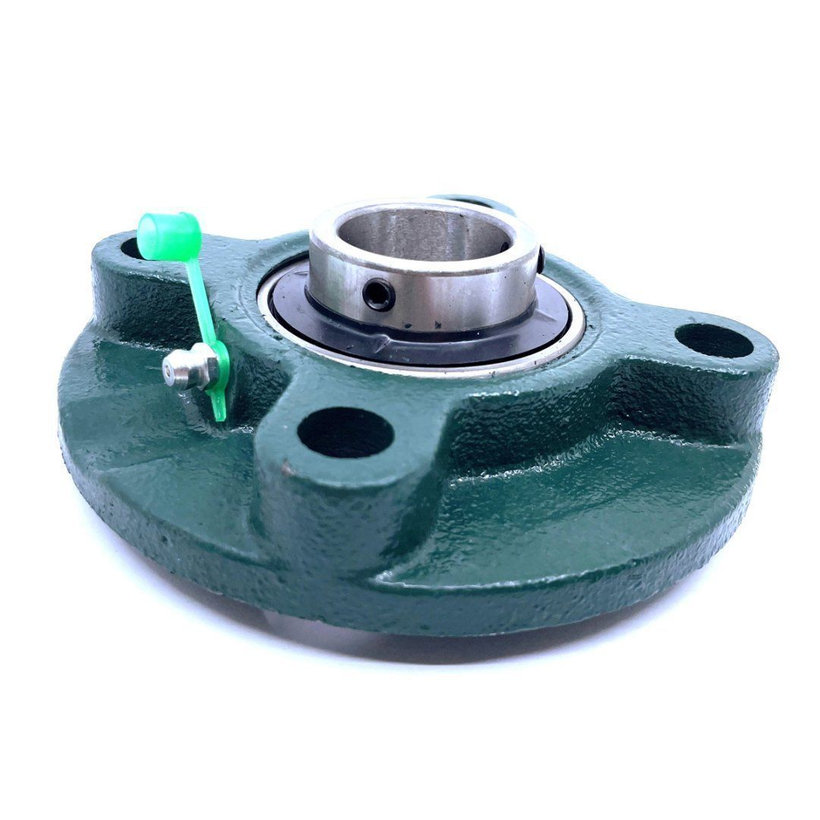

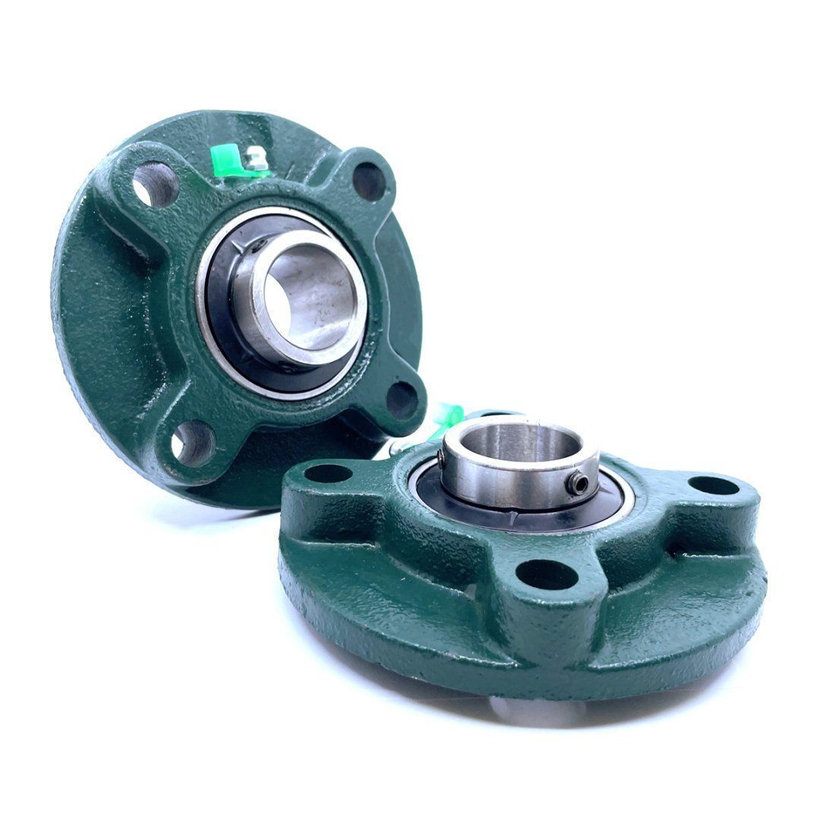

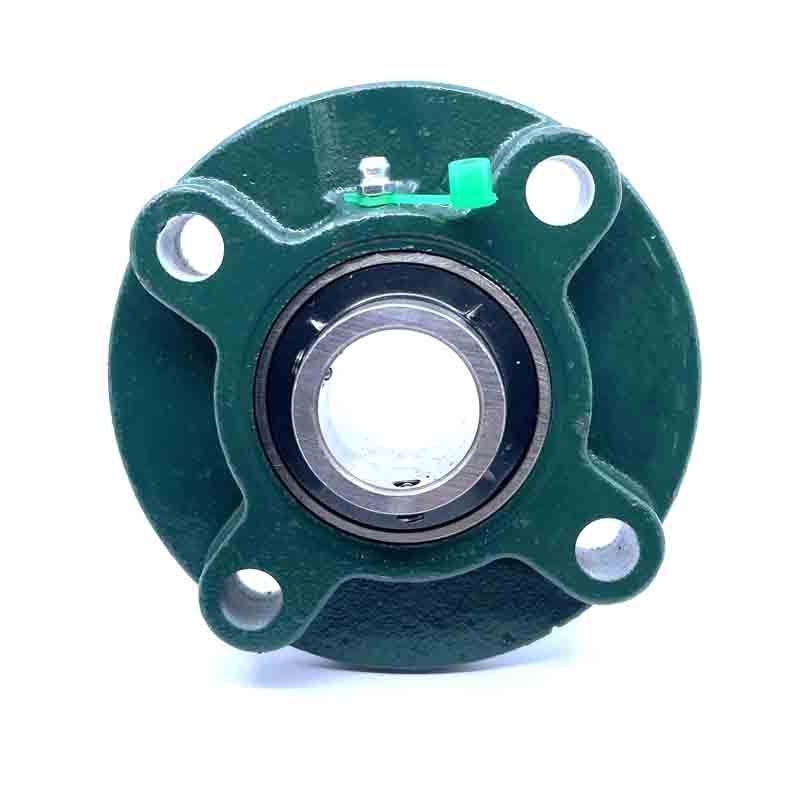

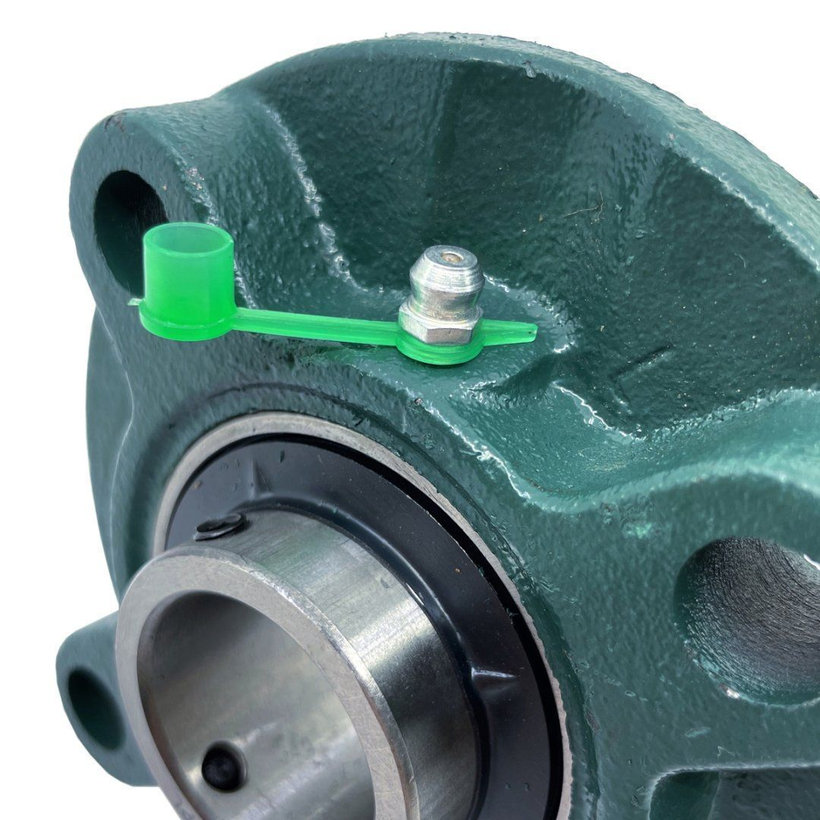

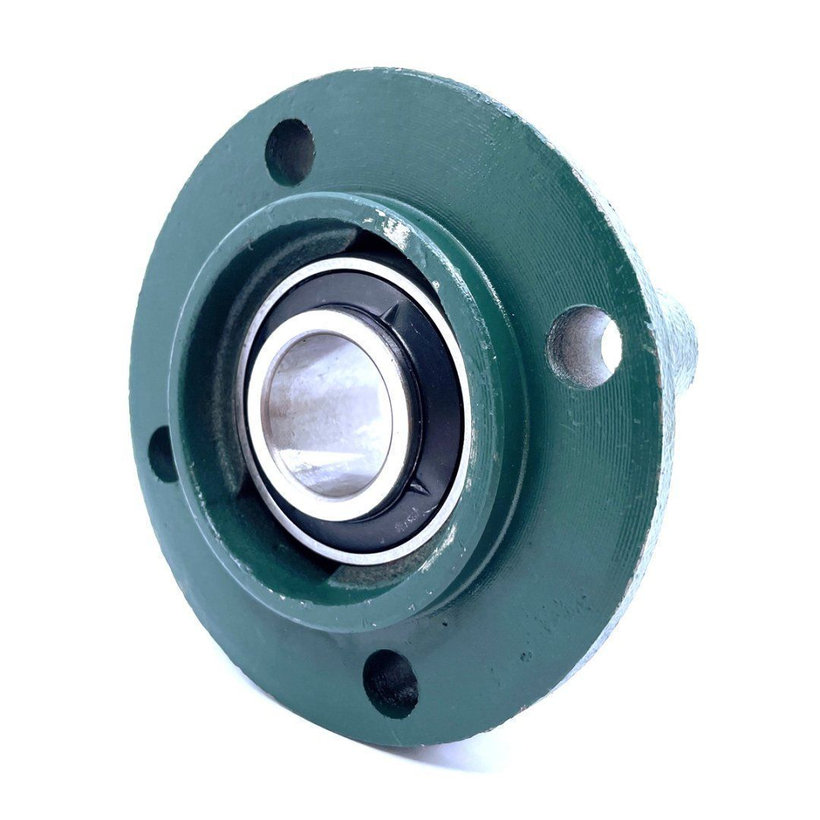

Complex Ložisková jednotka UCFC 209

Ložisková jednotka UCFC 209

Rozmer: 45x160x132 mm

Ložisko patrí medzi strojárske súčiastky, ktoré slúži na prenos síl medzi pohyblivými a pevnými časťami mechanického stroja, pričom je vyrobené tak, aby minimalizovalo trenie vznikajúce medzi pohyblivými a pevnými časťami stroja. Ložisko v stroji niektoré sily zachytáva, iným umožňuje voľný pohyb. UCFC je liatinové okrúhle teleso s ložiskom zaisteným na červíka.

Vlastnosti:

• Ložiská UCFC sú určené pre inštaláciu na vertikálne povrchy.
• Ide o axiálne guľkové ložisko s jedným radom valivých telies, konvexným vonkajším krúžkom a rozšíreným vnútorným krúžkom s valcovou dierou.
• Je pripevnené k hriadeľu dvojicou nastavovacích skrutiek cez otvory vo vnútornom krúžku, rozmiestnené po obvode krúžku o 120°.
• Za normálnych prevádzkových podmienok nie je potrebné domazávanie.
• Konštrukcia tohto telesa je vhodná pre veľmi vysoké radiálne zaťaženie.
• Pri inštalácii ložiskovej zostavy s hriadeľom, si ložisko samo nájde optimálnu polohu pre prevádzku.
• Kryt je natretý na ochranu proti korózii; ložisková vložka a montážna plocha sú ošetrené antikoróznym olejom.

Parametre:

Vnútorný priemer (d): 45 mm

Vonkajší priemer (L): 160 mm

Rozteč dier (J): 132 mm

Otvor pre upevnenie (N): 16 mm

Hmotnosť: 3 kg

Tvar: okrúhly

Prevedenie otvoru: valcový

Zaistenie ložiska: červík
