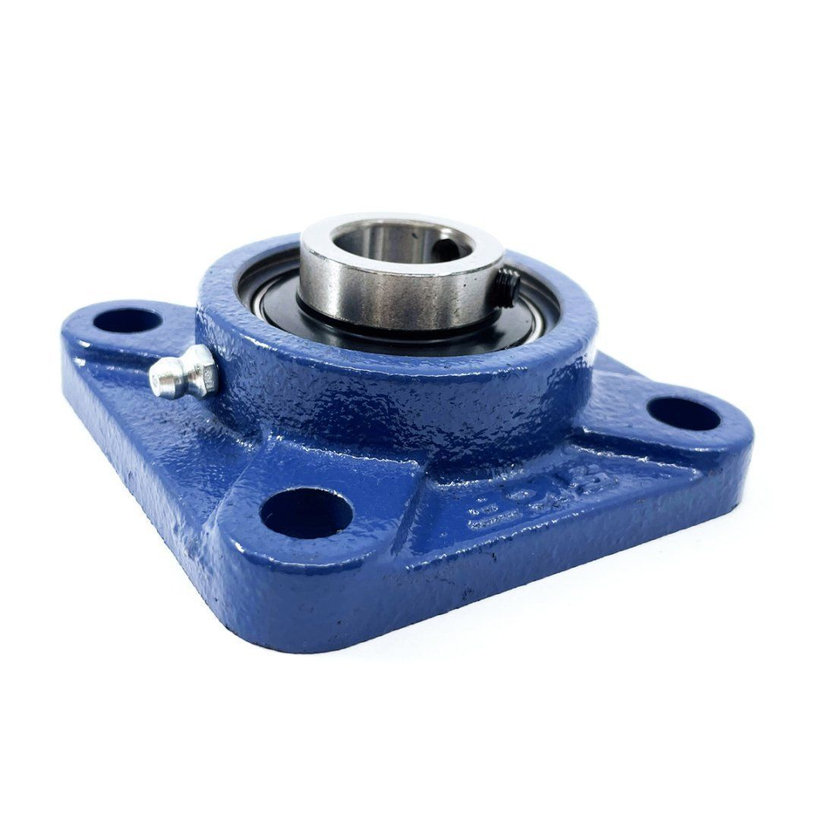

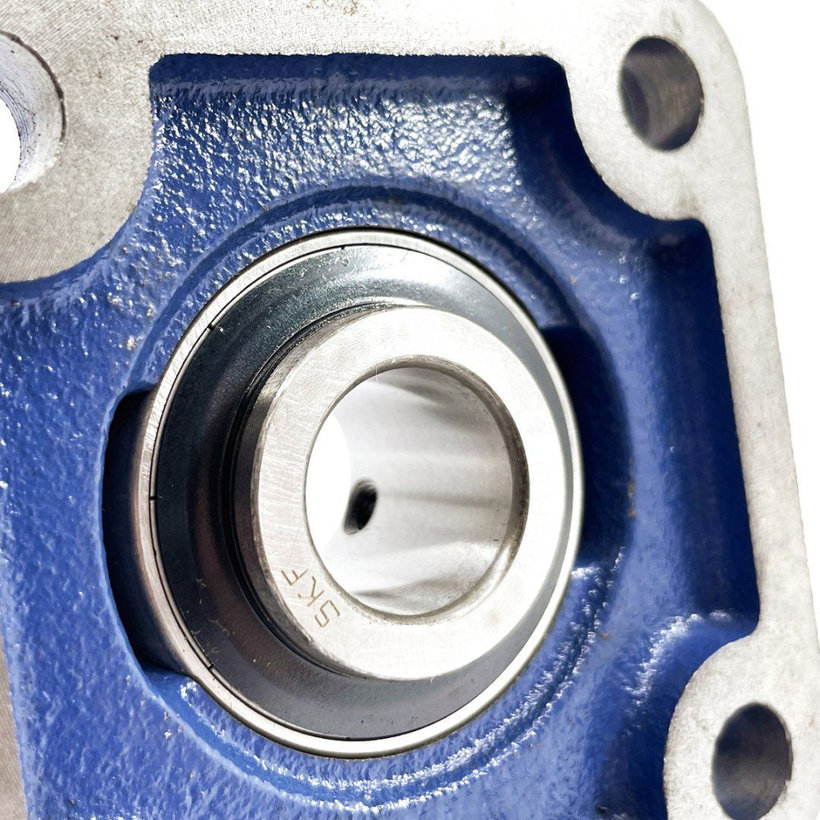

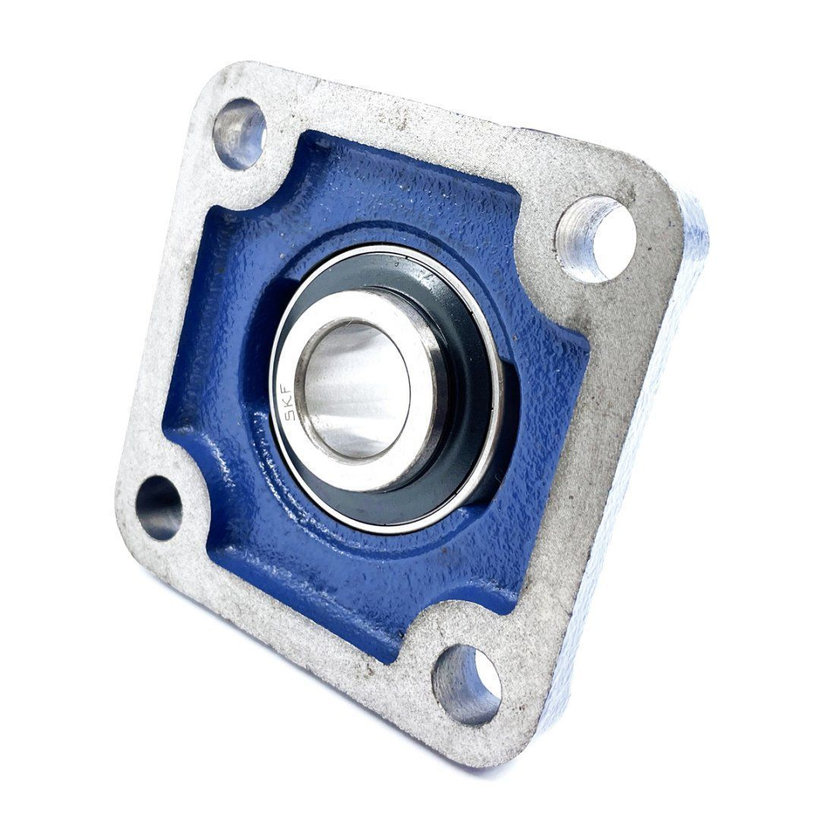

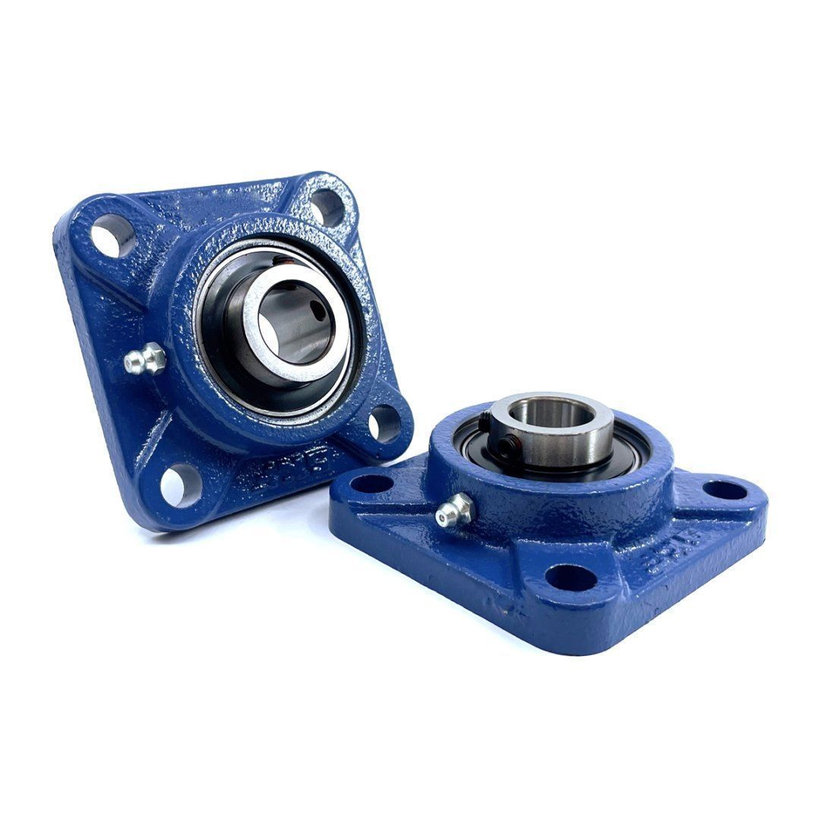

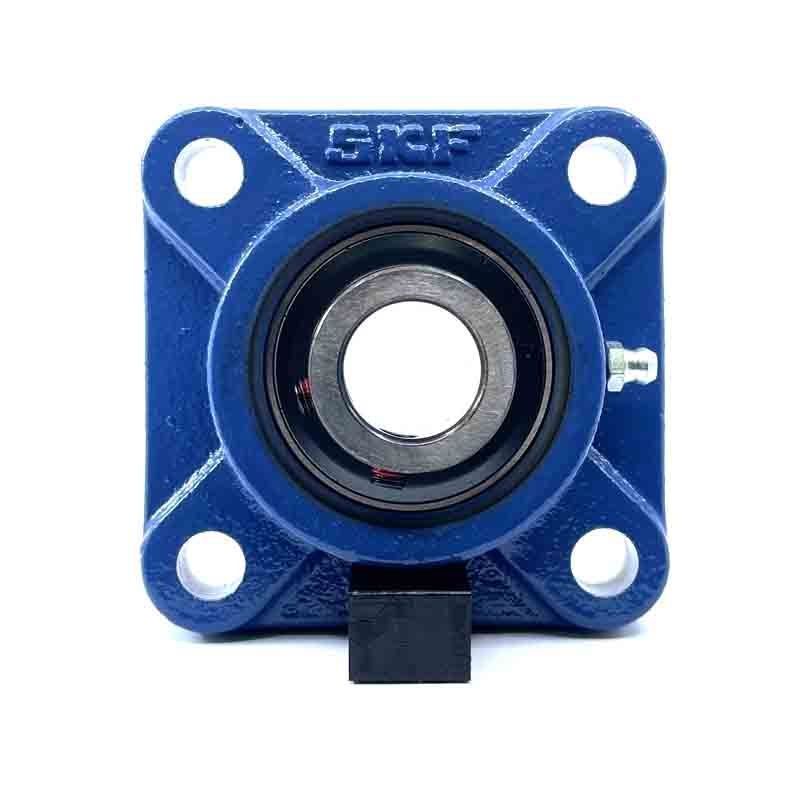

SKF Ložisková jednotka UCF 209

Ložisková jednotka UCF 209 ( FY 45 TF )

Rozmer: 45x137x105/16 mm

Ložisko patrí medzi strojárske súčiastky, ktoré slúži na prenos síl medzi pohyblivými a pevnými časťami mechanického stroja, pričom je vyrobené tak, aby minimalizovalo trenie vznikajúce medzi pohyblivými a pevnými časťami stroja. Ložisko v stroji niektoré sily zachytáva, iným umožňuje voľný pohyb. UCF je liatinové štvorcové teleso s ložiskom zaisteným na červíka.

Vlastnosti:

• Ložiská s prírubou UCF sú jedny z najžiadanejších a používajú sa v dopravných zariadeniach, stavebných zariadeniach, strojoch pracujúcich v potravinárskom priemysle, ako aj v ľahkom priemysle.
• Puzdro je štvorcové so 4 otvormi.
• Zvláštnosťou vkladacích ložísk série UCF je spôsob uchytenia na hriadeli.

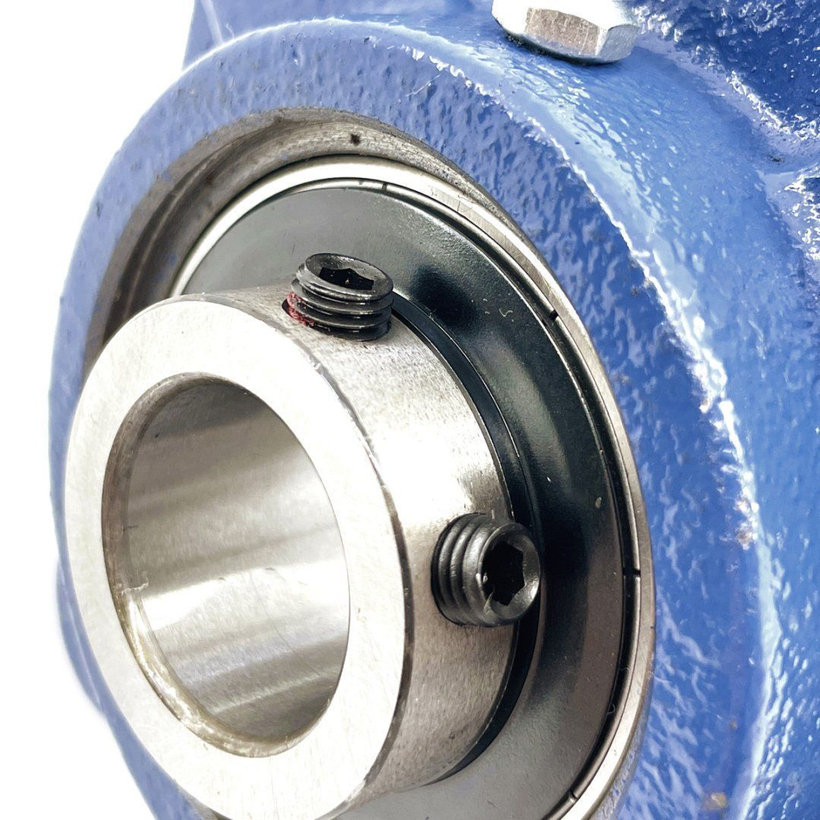

• Ložisko prírubovej vložky UCF je upevnené dvoma červíkmi, umiestnenými v pravom uhle, čím je zaistená vysoká spoľahlivosť upevnenia.
• UCF je prvok určený k pevnému uchyteniu ložiska, napríklad k časti stroja, umožňujúce nasunutie hriadeľa.
• Pri inštalácii ložiskovej zostavy s hriadeľom, si ložisko samo nájde optimálnu polohu pre prevádzku.

Parametre:

Vnútorný priemer (d): 45 mm

Dĺžka vonkajšej strany (L): 137 mm

Rozteč dier (J): 105 mm

Otvor pre upevnenie (N): 16 mm

Hmotnosť: 2,4 kg
