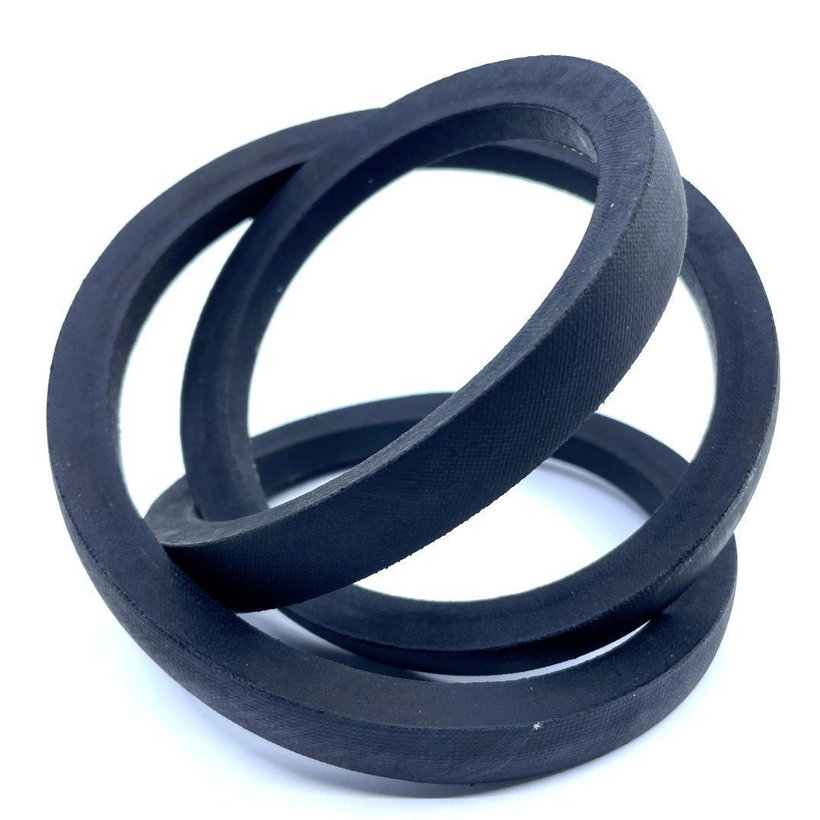

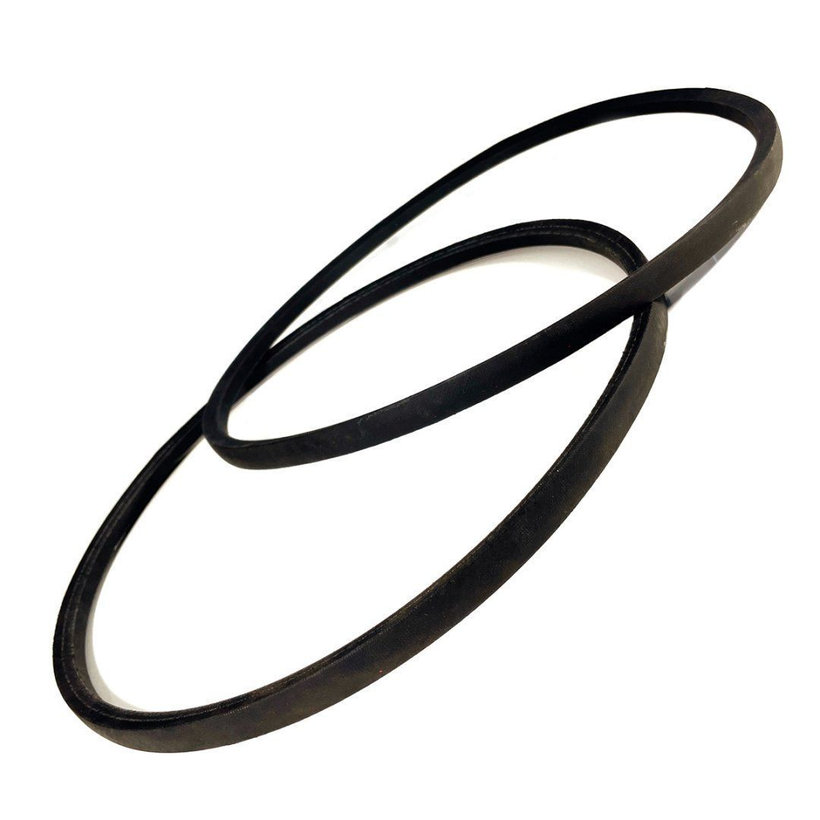

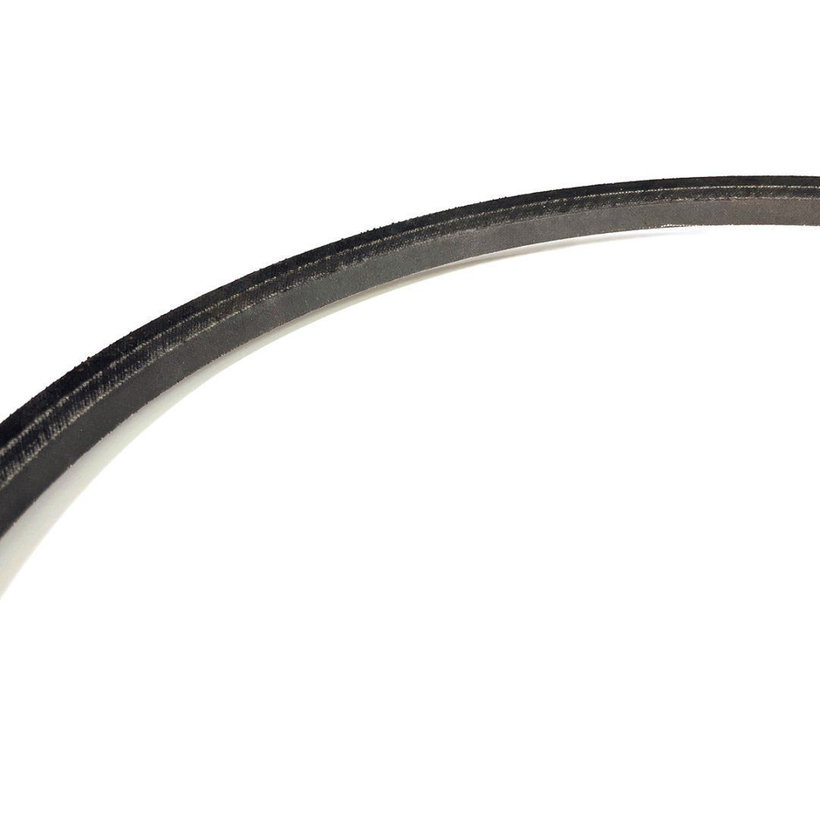

NEUTRAL Klinový remeň 17x1060

Klinový remeň

Rozmer: 17x1060 Li / 1103 Lw

Klinové remene sú určené pre pohony obrábacích strojov, priemyselných zariadení a poľnohospodárskych strojov. Sú konštrukčnými prvkami remeňového pohonu, jednej z dôležitých pracovných jednotiek strojov a všetkých druhov mechanických zariadení. Priamym účelom klinových remeňov je prenos krútiaceho momentu.



Pás sa skladá z nosnej vrstvy na báze chemických vláknitých materiálov (kord, kordová tkanina), gumy a ovíjacej tkaniny, vulkanizovaných do jedného výrobku. Konštrukcia klinových remeňov, ako už názov napovedá, je klinovitá, vďaka čomu taký remeň vytvára spoľahlivejšie uchytenie na kladke. Lichobežníková časť v tomto páse umožňuje efektívnejšiu prevádzku mechanizmov a malá stredová vzdialenosť robí prevodovku najkompaktnejšou. Pri montáži viacerých klinových remeňov naraz na jednu kladku je veľmi dôležité, aby boli klinové remene rovnakej dĺžky, takzvané „kalibrované“ remene. Klinové remene sa používajú v brúskach, pílach a kotúčových pílach, benzínových kosačkách na trávu, poľnohospodárskych strojoch, zariadeniach a dopravných linkách, priemyselných šijacích strojoch a mnohých ďalších.



Dôrazne sa odporúča vybrať pás v prísnom súlade s dokumentáciou k zariadeniu, v ktorom sa používa – pásy od rôznych výrobcov, ktoré sa zhodujú v geometrických rozmeroch, sa môžu líšiť v pevnostných charakteristikách.



Výhody klinových remeňov:

• maximálny prenosový výkon
• menší uhol opásania na malej kladke
• menšia vzdialenosť medzi nápravami
• plynule nastaviteľná rýchlosť
• znižujú hlučnosť a tlmia nárazy
• jednoduchosť dizajnu
• jednoduchosť údržby
• schopnosť vydržať nadmerné zaťaženie bez zlyhania prevodovky

Výpočet dĺžky klinového remeňa:

Šírka 17 mm

• La = Li + 69 mm
• La = Lw + 29 mm
• Lw = Li + 40 mm

Skratky:

• Lw - výpočtová dĺžka klinového remeňa
• La - vonkajšia dĺžka remeňa
• Li - vnútorná dĺžka remeňa

Parametre:

• Šírka: 17 mm
• Vnútorná dĺžka: 1060 mm
• Výpočtová dĺžka: 1103 mm
