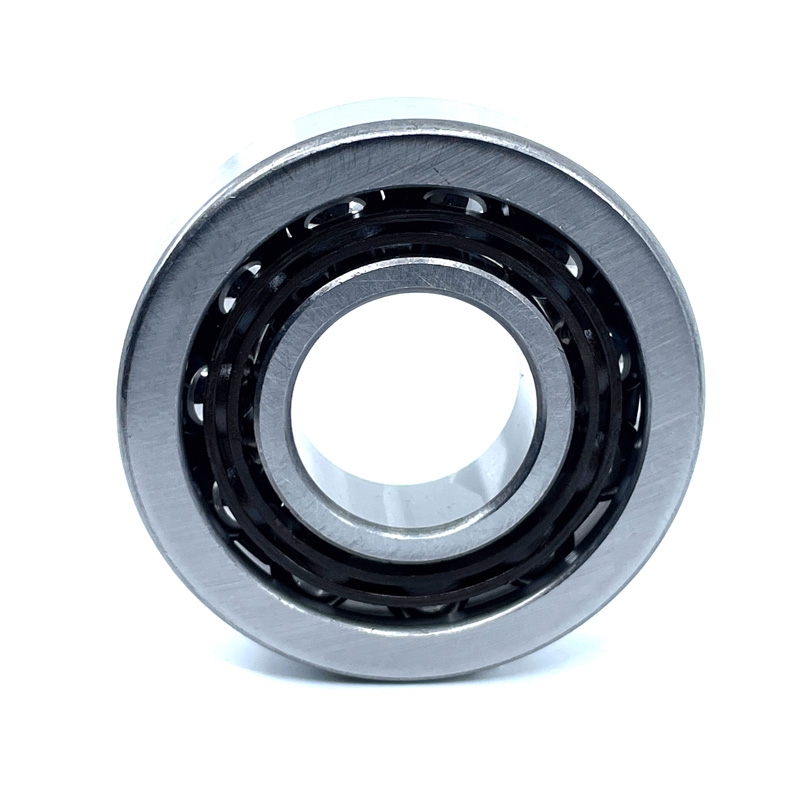

MTM Ložisko 7200 B

Ložisko 7200 B

Rozmer: 10x30x9 mm

Ložisko patrí medzi strojárske súčiastky, ktoré slúžia na prenos síl medzi pohyblivými a pevnými časťami mechanického stroja, pričom je vyrobené tak, aby minimalizovalo trenie vznikajúce medzi pohyblivými a pevnými časťami stroja. Ložisko v stroji niektoré sily zachytáva, iným umožňuje voľný pohyb. Ložiská sa delia podľa viacerých kritérií, a to podľa prevládajúceho smeru prenášaných síl, podľa konštrukcie a podľa mechanizmu prenosu síl. Ložiská sú veľmi spoľahlivé a sú schopné vydržať intenzívnu prevádzku bez deformácie.

Vlastnosti:

• Jednoradové guľkové ložiská s kosouhlým stykom sú navrhnuté tak, aby vyhovovali kombinovanému zaťaženiu.
• Vnútorné a vonkajšie krúžky takýchto ložísk majú obežné dráhy, ktoré sú posunuté pozdĺž osi guľôčkového ložiska.
• Čím väčší je kontaktný uhol, tým väčšiu axiálnu únosnosť vyvíjajú guľkové ložiská s kosouhlým stykom.
• Kontaktný uhol je definovaný uhlom, ktorý tvorí čiara spájajúca body, kde sa gulička dotýka obežnej dráhy a je kolmá na os guľôčkového ložiska.
• Univerzálna konštrukcia ložísk, ktoré sú inštalované v pároch, znamená zvýšenú triedu presnosti.
• Najmenšia nesúososť výrazne znižuje prevádzkovú dobu ložiska a je sprevádzaná výrazným zvýšením hladiny hluku.
• Tieto ložiská sa montujú s predpätím, čo zvyšuje ich tuhosť a výkon pri otáčkach.
• Ložiská tohto typu nie sú po bokoch kryté.

Vysvetlivky:

• B - hodnota kontaktného uhla 40°
• M - mechanicky opracovaná klietka, vyrobená z mosadze
• AC - hodnota kontaktného uhla 25°

Parametre:

• Vnútorný priemer d: 10 mm
• Vonkajší priemer D: 30 mm
• Šírka H: 9 mm
• Hmotnosť: 0,03 kg
